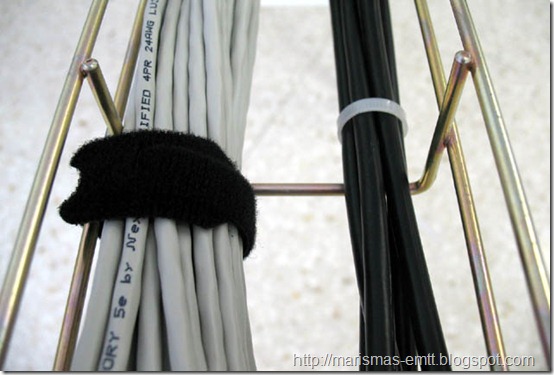

En los sistemas de cableado de las redes de voz y datos es frecuente encontrar cables de datos UTP/ScTP que discurren cerca de otros de suministro eléctrico 220v/50Hz. Casi de forma intuitiva todo instalador sabe que estos deben estar separados. ¿Pero cual es la distancia mínima a la que pueden convivir estos cableados? Veamos el ejemplo que se muestra en la siguiente fotografía.
Recordemos los que dice la norma española UNE-EN 50174-2 sobre la separación entre cableado de datos y cableado de red de alimentación:
| Distancia A | |||
|
Tipo de instalación
|
Sin divisor o con divisor no metálico
|
Divisor de aluminio
|
Divisor de acero
|
|
Cable de datos UTP y cable eléctrico no apantallado
|
200 mm
|
100 mm
|
50 mm
|
|
Cable de datos ScTP y cable eléctrico no apantallado
|
50 mm
|
20 mm
|
5 mm
|
|
Cable de datos UTP y cable eléctrico apantallado
|
30 mm
|
10 mm
|
2 mm
|
|
Cable de datos ScTP y cable eléctrico apantallado
|
0 mm
|
0 mm
|
0 mm
|

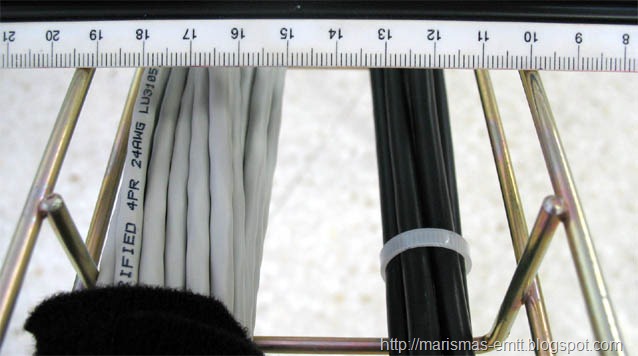

Bien, los cables eléctricos que veíamos en la foto anterior no están apantallados. El cable de datos es UTP. Si consultamos la tabla resulta que la distancia mínima entre ambos al no haber ningún separador debe ser de 20 cm. Observa esta segunda fotografía:
- ¿Se podría resolver el problema instalando un separador de acero a lo largo de los dos cableados?
- Si suponemos que el enlace más largo es menor de 35 m. ¿Tendríamos el mismo problema si los cables de datos fuesen FTP?
Antes de responder te puede ser de ayuda leer esta interesante información al respecto que publica Cablofil. Y es que los propios fabricantes de bandejas son lo primeros interesados en aclarar este tipo de dudas.
Publicacion tomado de: marismas-emtt.blogspot.com.co
